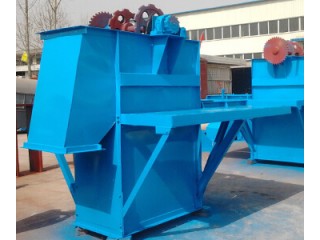

NE型板鏈斗式提升機簡介

NE型板鏈斗式提升機是由國外引進_技術研制的新產品，主要技術參數符合機械部標準（JB3926-85）。采用自流式裝料，重力式卸料。鏈條是_合金鋼高強度板式鏈條，耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈式斗式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板鏈式斗式提升機本機系流入式喂料，物料流入料斗內靠板鏈提升到庫，在物料重力作用下自行卸料。本系列提升機規格多（NE15~NE800共11種）提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

NE型板鏈斗式提升機技術參數表

型  號	提升量 ( 立方/小時 )	物料*大塊度
		占百分比　 %
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	200	165	135	110

NE板鏈式提升機工作原理

NE板鏈式提升機由運動部件回繞在上部驅動鏈輪和下部的改向鏈輪上，在驅動裝置作用下，驅動鏈輪帶動牽引構件和料斗作回轉性的循環運動，物料由下部進料口喂入各料斗，當物料被提升至上鏈輪時，在重力和離心力的作用下由出料口卸出。

NE斗式提升機具有以下特點：
1、提升范圍廣。該板鏈斗式提升機對物料的種類、特性及塊度的要求少。不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250度。
2、輸送能力大。該板鏈斗式提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
3、驅動功率小。該NE斗式提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70%。
4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈式高強度耐磨鏈條，大大延長了使用壽命。正常使用下，輸送鏈使用壽命超過5年。
5、提升高度高。該系列板鏈提升機鏈速低，運行平穩，且采用用板鏈式高強度耐磨合金鋼鏈條，因此可達較高的提升高度（高度40M)。
6、密封性好。環金污染少。
7、運行可靠性好。先進的設計原理，保證了整機運行的可靠性，無故障時間超過了3萬小時。
8、操作、維修方便、易損件少。
9、機械尺寸小。與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
10、結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
11、使用成本低。由于節能和維修少，使用成本極低。

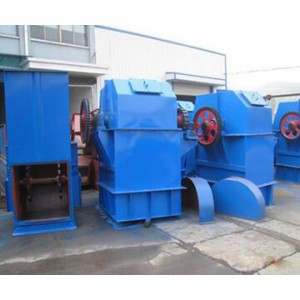

NE系列板鏈斗式提升機主要結構:

NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

NE系列板鏈斗式提升機的安裝：

1、斗式提升機必須牢固地安裝在堅固的砼基礎上。砼基礎的表面應平整，并呈水平狀態，保證斗式提升機安裝后達到垂直要求。

高度較高的斗式提升機在其中部機殼和上部機殼的適當位置應與其相臨的建筑物（如料倉、車間等）連在一起以增加其穩定性。安裝時先安裝下部部件，固定地腳螺栓，然后安裝中部機殼，后安上部機殼。機殼安裝成功，校正垂直度。在全高上下用鉛直線測量，誤差應小于10mm。上下軸應平行，其軸心線應在同一平面內。

高度較低的斗式提升機安裝時，可以在地平面把上、中、下機殼全部連接并較正好，然后整體吊直固定在砼基礎上。

2、機殼安裝好后，安裝鏈條及料斗。料斗連接用的U型螺絲，既是鏈條接頭，又是料斗的固定件。U型螺絲的螺母一定要扭緊并可靠防松。

3、鏈條及料斗安裝好以后，進行適當張緊。

4、給減速機及軸承座分別添加適當數量的機油和黃油。減速機用工業齒輪油潤滑。軸承座內用鈣基或鈉基黃油均可以。5、試運轉，安裝完成后即應進行空車試運轉。空運轉應注意：不能倒轉，不能有磕碰現象。空運轉不小于2小時，不應有過熱現象，軸承溫升不超過250C，減速機溫升不超過300C。空運轉2小時后，一切正常即可進行負荷試車。帶負荷試車時喂料應均勻，防止喂料過多，堵塞下部造成“悶車”。

NE系列板鏈斗式提升機使用維護注意事項：

1、斗式提升機應空負荷開車。所以每次停機前應排盡所有料斗內的物料，然后再停車。

2、不能倒轉。倒轉即可能發生鏈條脫軌現象，排除脫軌故障很麻煩。

3、均勻喂料。禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重時發生“悶車”事故。

4、及時適量補充潤滑油。

5、鏈條和料斗嚴重磨損或損壞時應及時更換。

NE型斗式提升機結構示意圖

外形安裝尺寸圖:
