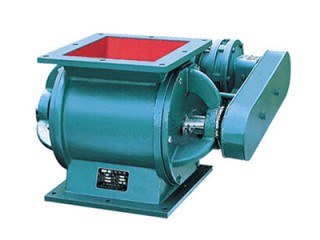

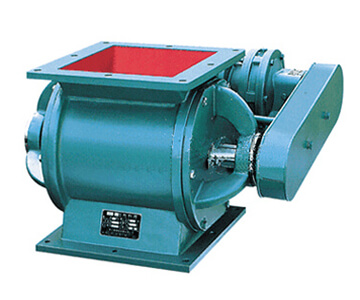

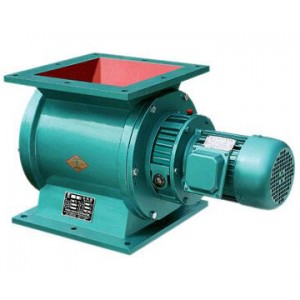

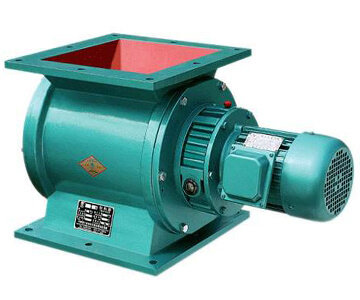

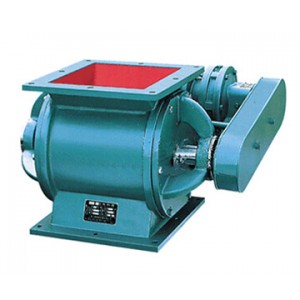

星型卸灰閥TYPE:DN150/200/250/300/400/500

星型卸灰閥簡介

星型卸灰閥（又稱葉輪給料機）是除塵設備，輸送、排灰、鎖風和其它設備給料的主要設備，適用于粉狀物料、顆粒狀物料。安裝尺寸與各種除塵器相一致，為環保、礦山、冶金、化工、糧食、化學等工業部門廣泛應用。

卸料器分普通型、耐壓型、耐高溫型三大類。卸料器可以以勻速驅動，按照控制速率連續排出物料，或者以不定的速度驅動，將卸料器作為喂料機使用。

卸料器普通型：可以用在150度以下及常溫的通常物料上，可以連續均勻向輸料管內供料，而在系統和分離收塵部，它又可以作為卸料器功能。

卸料器耐壓型：它采用封閉型轉子，可以廣泛用在吸送式、壓送式氣流輸送系統和負壓輸送設備上，旋轉卸料器可以保證輸送管內的氣流壓力不泄漏，能夠安全的輸送和收結物料，所以在這方面稱為萬鎖氣器，它不但可以耐壓，同時兼備普通型功能。

星型卸灰閥工作原理：

剛性葉輪給料機,鋼性葉輪給料機是由電機、殼體、轉子、軸、壓蓋、葉輪、減速機、基座等組成,利用葉輪的機械回轉原理,上部料倉的物料落在葉片之間的空隙中,隨葉片的旋轉將殼體上部料倉的物料均勻的從下部卸出,剛性葉輪給料機也可根據輸送量的大小定制。

星形卸灰閥外形圖：

星型卸灰閥的法蘭接口方式主要有兩種，方口為A型，圓口為B型。也可根據客戶要求定做長方形及其他異形規格的卸灰閥。

剛性葉輪給料機技術參數：

A1×A	B1×B	C1×C	DN	D	D1	H	L	n-d	傳動功率型號	功率KW	卸灰能力 m3/h	重量kg
150×150	200×200	230×230	150	230	200	250	870	8-Φ13	BLY-15-43	0.75	5	121
200×200	260×260	300×300	200	300	260	300	910	8-Φ17	BLY-15-43		12	178
300×200	360×260	400×300				300	910	8-Φ17	BLY-15-43		18	214
250×250	310×310	350×350	250	350	310	350	910	8-Φ17	BLY-15-43		24	258
300×300	360×360	400×400	300	400	360	450	1140	8-Φ17	BLY-18-59	1.5	30	308
400×300	460×360	500×400				450	1140	10-Φ17	BLY-18-59		40	335
500×300	460×360	600×400				450	1140	12-Φ17	BLY-18-59		50	65
400×400	560×360	500×500	400	500	460	600	1220	12-Φ20	BLY-22-71	3	60	398
500×400	460×460	600×500				600	1220	14-Φ26	BLY-22-71		75	428
500×500	570×570	630×630	500	630	570	760	1400	16-Φ26	BLY-22-71		118	524
700×500	770×570	830×630				760	1400	18-Φ26	BLY-22-71		160	654

葉輪給料機的產品特點：
（1）卸料器通過采用行星轉動原理，輸入輸出在同一軸線上，而且有與電機直聯一體的獨特性，因而結構緊湊造型美觀新穎、體積小、重量輕。
（2）卸料器運轉可靠平穩、噪音低、故障少、壽命長、齒合件采用球墨鑄鐵與軸承鋼等。使用性能好、耐磨性高。
（3）軸承、齒箱、遠離閥體、避免高溫灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機動件、潤滑系統的使用壽命。
（4）卸料器具有過載能力強，耐沖擊慣性力矩小，適用于起動頻繁和反正轉。
（5）用戶如需特種規格，電機、鏈輪傳動等卸料器，均可制做。可根據用戶需要配置特殊專用電機，如防爆、調頻、調速、船用電機等，以滿足用戶特殊要求。在材質上也可根據用戶需要進行特殊加工，如耐高濕、耐腐蝕、不銹鋼、柔性葉片、防爆葉輪等。
