氣體探測器

一.氣體探測器概述

本系列可燃/有毒氣體探測器，是我公司開發的功能實用、操

作方便的可燃氣體報警器。探測器可選擇是否具有顯示器與聲光

報警器。可與我公司的可燃/有毒氣體報警控制器 KKT-500Z 系列

共同組成工業用氣體報警系統。

該產品采用壁掛式的安裝，通過與控制器的配合使用，并通

過控制器單片機對探測器上傳的數據進行的各種數據的處理，最

終完成數據的顯示，輸出的控制等功能。

本產品的設計、制造及檢驗均遵循以下國家標準：

GB16808-2012《可燃氣體報警控制器》國家標準每 20 平米一臺

GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》

GB15322.1-2003《測量范圍為 0～100％LEL 的點型可燃氣體探測器》

二、功能特點

☆顯示所檢測氣體的濃度

☆故障報警、欠壓報警

☆LED 數字顯示

☆標定、校準功能

☆RS485 通訊

☆設有便于操作的高性能微處理器

☆自動開啟風機和電磁閥

三、探測器技術參數

傳感器類型：催化燃燒式/電化學式

電源：24V 電源供電

檢測方式：擴散式

工作方式：長期連續工作

結構材料：壓鑄鋁

連線方式：M20*1.5 陽螺紋防爆軟管

防爆標志：Exd II CT6

防護等級：IP65

工作溫度：-40～70℃

工作濕度：≤90%RH

重量：≤1.5kg

傳輸距離：≤1200m

連接通訊線：電線 2*0.5 屏蔽雙絞線 RVVSP

電源線：電線 2*1.0 國標線 RVV。

安裝方式：固定支架、管裝、墻壁裝

輸出信號：4-20mA /RS485 信號

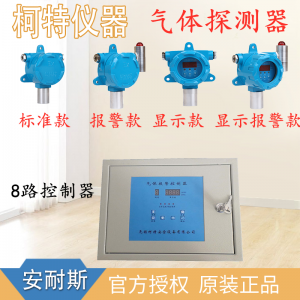

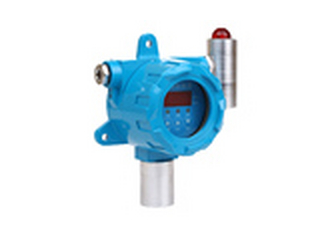

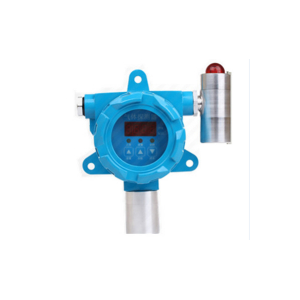

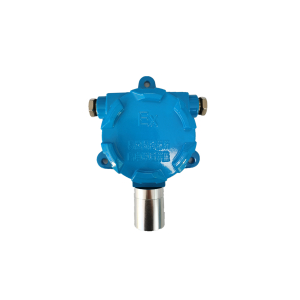

四、產品展示圖

五、探測器安裝說明

5.1 安裝位置：

探測器安裝在被檢測氣體易漏場所，安裝位置根據被檢測氣體相對

于空氣比重大小決定。

5.1.1 檢測比空氣重的可燃/有毒氣體探測器，其安裝高度應

距地坪（或樓地板）0.3～0.6m。檢測比空氣重的有毒氣體的檢

（探）測器，應靠近泄漏點,其安裝高度應距地坪（或樓地板）

0.3～0.6m,且傳感器部位向下。

5.1.2 檢測比空氣輕的可燃/有毒氣體探測器，其安裝高度應高出

釋放源 0.5～2m,且傳感器部位向下。

5.1.3 氣體探測器應安裝在無沖擊、無振動、無強電磁場干擾、易

于檢修的場所，安裝探頭的地點與周邊管線或設備之間應留有不小

于 0.5m 的凈空和出入通道。

5.2 安裝注意事項：

為了正確使用探測器及防止探測器故障的發生，請不要安裝

在以下位置

直接受蒸汽、油煙影響的地方；

給氣口、換氣扇、房門等風量流動大的地方；

水氣、水滴多的地方（相對濕度：≥90%RH）；

溫度在-40℃以下或 55℃以上的地方；

有強電磁場的地方。

六、探測器使用說明

6.1 上電

將探測器與控制器設備接好，確認無誤后接通電源，聲光報警

器響一聲，探測器顯示數字，表示檢測開始。（注：普通款探測器

與液晶顯示款探測器沒有聲光報警器）

6.2 檢測

當氣體濃度高于設置濃度時，報警器發出報警聲，LED 燈閃

爍。當氣體濃度低于于設置濃度時，報警器關閉報警聲，LED 燈熄

滅。（注：普通款探測器與液晶顯示款探測器沒有聲光報警器）

七、氣體探測器的維護

7.1 注意事項

◆.探測器出廠前經過了嚴格的標定，在安裝好之后請不要隨意更換

元器件，如果要更換，必須重新標定；

◆.探測器的傳感器使用壽命正常情況下為兩年；因使用環境的不

同其使用壽命有可能下降，應每年定期進行檢測維護；

◆.探測器傳感器禁止高濃度氣體的沖擊，否則可能會損壞傳感器；

◆.避免探測器經常斷電，經常性的斷電會導致檢測元件工作的不

穩定；

◆.在使用過程中，要定期檢查儀表工作是否正常，檢查周期至少

每三個月一次。

7.2 常見故障的分析與排除

◆報警系統安裝好，首次通電預熱后，有可能會出現報警或故障現

象，此時對系統進行復位觀察一段時間即可。

◆ 電源指示燈不亮

產品電源線是否連接正確，電源電源是否為 24V，重新上電觀察是

否點亮。如果連接正常，請聯系廠家，返廠檢測。

◆ 接通電源后主機無顯示

主要為接線問題，先檢查電源是否接好，插座是否牢固。電

源無誤后，檢查控制器內部的排線、插針等接插件是否牢固，

型號：KKT-100R系列

是本公司研制的一款八路 4—20mA/RS485 變

送器信號輸入智能可控系統。該產品具有高穩定，高準確和高智

能化的特點，并通過簡單設置即可進行現場檢測與報警。目前版

本的系統已集成有聲光報警，并提供繼電器常開常閉控制端, 方

便用戶外接報警器或其他需控器件。

該系統主要應用于需要檢測可燃或各種有毒氣體的場合中，顯示

待檢氣體的數值指標量，當現場的某種待檢氣體的指標超出或低

于所設置的標準時，系統會自動進行一系列報警動作，如報警、

排風、跳閘等（根據用戶的不同設置而不同）。

產品特點

1、4-20mA、485總線、開關量等信號輸出，可供不同需求

2、可配備LED顯示，實時顯示

3、隔爆型外殼設計，防護等級高，更加安全

4、穩定性高，針對不同氣體進行檢測

5、旋鈕式開蓋，端子接線安裝更加方便

6、聲光報警燈可供添加，與主機雙重報警

7、響應時間迅速，更短時間發現處置

8、零點漂移自動調整，長期穩定性能高

技術參數

可燃氣體（部分）

毒氣（部分）
