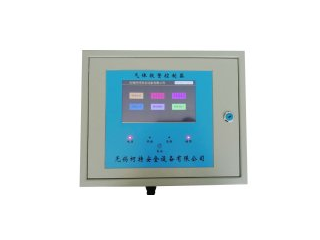

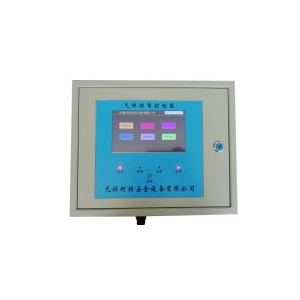

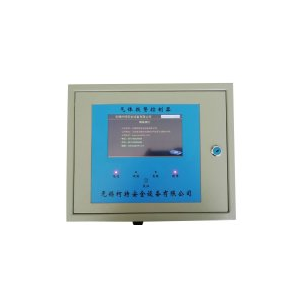

觸摸屏報警控制器是本公司研制的一款多路4—20mA/RS485變送器信號輸入智能可控系統。該產品具有高穩定，高準確和高智能化的特點，并通過簡單設置即可進行現場檢測與報警，方便查看歷史報警。目前版本的系統已集成有聲光報警，并提供繼電器常開常閉控制端, 方便用戶外接報警器或其他需控器件

1.檢測原理：

方式1: 系統通過給外接變送器提供24V標準直流電壓，采集標準4—20mA變送器輸入信號，分析處理以完成數碼顯示與報警操作 。

方式2: 系統通過給外接變送器提供24V標準直流電壓，通過RS485將變送器數據讀取并送顯或報警動作。

2.可選變送器類型：24V直流供電，4-20mA 信號輸入的三線制變送器，MODBUS協議的485變送器輸入。

3.工作電壓：220VAC±10%

4.使用環境：溫度：-10°C—50°C

5.系統功率：最大功耗10W（無外接設備）。

6.系統與外接（氣體）變送器連接線要求：

4-20mA采用3線制接法，單芯線直徑≥1.5mm，線長≤500m。

485模式需要接入4根線,兩根電源,兩根485通訊線. 單芯線直徑≥1.5mm，線長≤1000m。（如需更長請單獨給探頭供電）

用戶端接口接法

（1）繼電器接口：

      該接口為無源輸出接口，用戶使用時，可以將其作為一個開關來控制需要動作的設備。

（2）變送器接口：

可以連接三線制4-20mA的變送器，三線制按照所示線的定義對應連接即可。(具體接線見隨機接線圖)

也可以接多路總線制RS485（modbus協議）的變送器，供電以及通訊接線定義對應連接即可
