JP-300快速塑性計可測定生膠和未硫化混煉膠的快速塑性值GB/T3510-2006快速塑性計法，還符合GB/T3517-2014天然生膠塑性保持率（PRI）的測定。符合ISO2007及ISO2930對儀器的技術要求。儀器操作簡便、快速。便于維修、標定方便、J確度高、穩(wěn)定性好。

（一） 組成

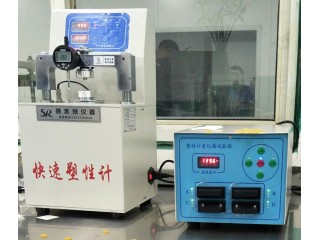

   JP-300型快速塑性計由主機、裁刀切片機、測厚計及老化箱四部分組成。

（二） 原理

JP-300型快速塑性計基本工作原理為：當兩塊溫度為100℃ 平行板，其中上壓板固定于移動橫梁，下壓板為可移動平行板，先將試樣壓縮為1mm并保持15s，使試樣溫度均為達到規(guī)定溫度后，施加100N的力值，15s測量兩塊平行板之間距離變化值，J確到0.01mm，該值表示了試樣的可壓縮性能即快速塑性值Po。

1、 JP-300型快速塑性計可用于測量天然膠塑性保值率（PRI），其基本方法為：將同一試樣分兩組，一組直接測出塑性初值Po，另一組置于專用老化箱內試樣老化：(老化箱有4組老化試樣盤，可同時老化48片試樣，各老化溫度均在140±0.2℃。

老化30min后，測出其塑性值P₃₀ ,將二組數(shù)據用下試計算：

PRI= ×100 ％

其中：Pom-----------老化前塑性中值

      P_.30 m----------老化后塑性中值

該PRI值表示了天然膠抗氧化性能，值越高，說明抗氧化性能越好。

一、 儀器說明

（一） 主機

1、 原理與結構

主機由載荷、試樣變形顯示表分表、試驗時間的控制和操作機構等四部分組成。

試驗所需的固定載荷由杠桿重錘產生。試驗時，經預熱15s后，塑性計內裝的電磁線圈即通電，杠桿重錘加載，從而使壓頭對裝在上下壓板間的片狀樣施加了負荷，試樣的可塑度通過裝在升降橫梁上的數(shù)顯表顯示。

為了避免熱量的散失和保證恒溫，上、下壓板都設置了絕熱墊。為滿足軟硬不一的橡膠材料試驗要求，除安裝了直徑1cm的大壓板各一件，可視橡膠的軟硬更換使用，以保證百分表在0.2～0.9mm之間，提高測試J度。

2、 電氣原理
